Tahribatsız muayene, malzemelerdeki iç bünye ve dış yüzey süreksizliklerinin malzemenin fiziki yapısına zarar vermeden tespit edilmesini sağlar. Günümüzde malzemenin artmış servis güvenirliği ve daha yüksek kalite talebi, tahribatsız muayene tekniklerinin hızlı kullanılmasıyla sağlanmıştır.
Kullanım amacı için gerekli olan özellikleri bozmadan, hasar vermeden gerektiğinde tüm malzemenin muayenesine imkân veren deneylere tahribatsız muayene yöntemleri denir. Tahribatsız muayene, incelenen bölgedeki hataların nereden kaynaklandığını bulup üretim baĢlangıcında hataları düzeltme imkânı verir. Dolayısıyla üretilen malzemenin güvenirliğini artırır.
Tahribatsız muayene yöntemleri şöyledir:
- Penetran sıvı ile kontrol yapmak
- Ultrasonik kontrol yapmak
- Röntgen ile kontrol yapmak
- Manyetik kontrol yapmak
- Basınçla kontrol yapmak

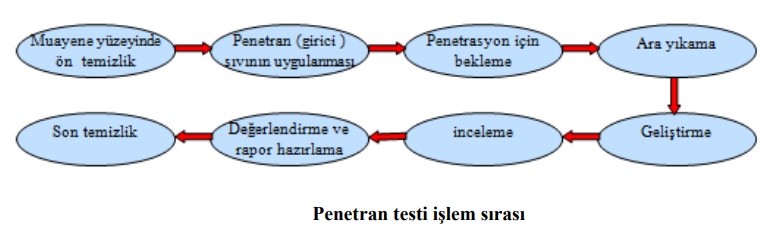

Penetran Sıvı ile Kontrol Yapmak
Yüzey hatalarının tespitinde kullanılan bir yöntemdir. Yapılan işlemde çizgisel belirtiler çatlakları, yuvarlak belirtiler ise gözenek türü yüzey hatalarını gösterir.
Endüstrideki metalik veya metalik olmayan bütün malzemelerde beklenen yüzey hatalarının tespiti için kullanılabilir.
Genellikle penetran sıvılar kırmızı renklidir. Penetran (girici) sıvının özelliği yüzey çatlakları ve boşluklarına girebilmesidir. Bunun yanında Flüoresan penetran (girici) sıvılar, ultraviyole ışınları altında test yapılabilir özelliğe sahiptir.

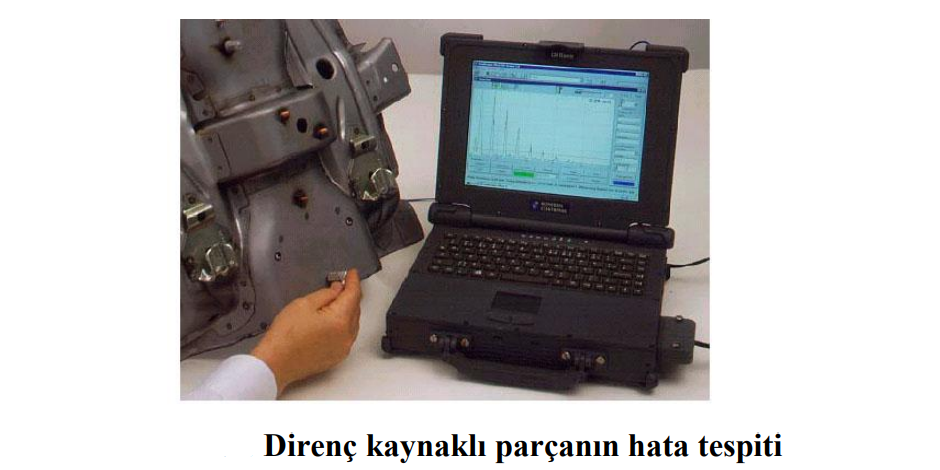

Ultrasonik Kontrol Yapmak
Yüksek frekanslı ses dalgalarıyla malzeme kontrol yöntemidir. Malzeme içine gönderilen yüksek frekanslı ses dalgaları, ses yolu üzerinde bir engele çarpma prensibiyle çalışır. Ultrasonik kontrol kendi içinde iki türlüdür:

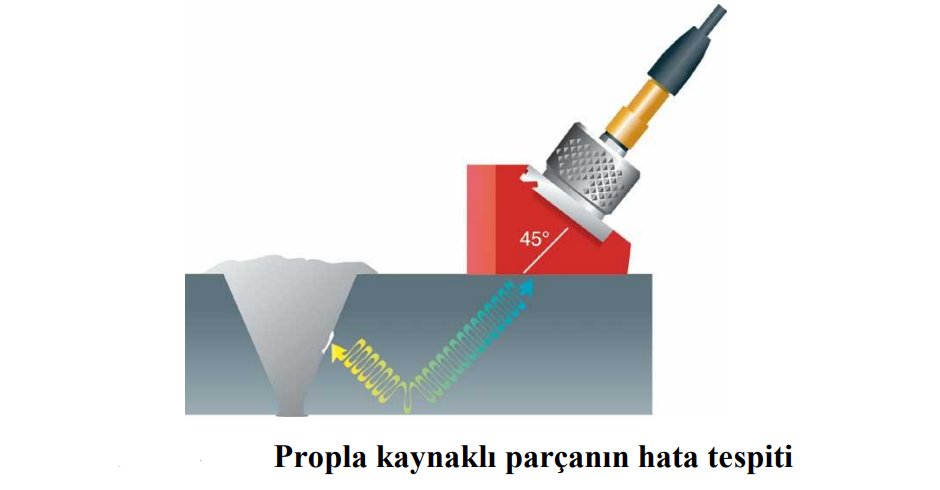

- İletme ve yansıma metodu ile muayenesi yapılacak parçaya bir noktadan yüksek frekanslı ses dalgaları gönderilir. Bu dalgalar, üretici başlık (prob) tarafından algılanarak osiloskop ekranında ekolar halinde görülür veya üretici başlığın verdiği ses dalgaları alıcı başlık tarafından yakalanarak yine osiloskop ekranında ekolar halinde görülür. Ekolara bakılarak parçada hata bulunup bulunmadığı tespit edilir.
- Rezonans metodu ile muayenede parça üzerine gönderilen frekans ses dalgaları sabit değildir. Malzemenin doğal frekansı ile vericiden gelen ses dalgalarının frekansı aynı olunca genişlik artar. Genişliğin artışı osiloskop ekranındaki ekoya bakarak dalga boyları arasındaki mesafeden anlaşılır. Bu yöntem, paralel yüzeyli malzemelerin kalınlıklarının ölçülmesinde de kullanılır.
Ultrasonik muayene yöntemi ile yapılabilecek ölçümler
- Boyut ölçülmesi
- Boy ve kalınlık
- Ultrasonik termometre
- Yüzey sertliğinin ölçülmesi
- Özelliklerin tespiti
- Elastik modülü
- Tane büyüklüğü, ayrışan fazlar, kalıntılar, soğuk ve sıcak işlem dereceleri
- İç gerilmelerin tespiti
- Hataların (süreksizlerin ) tespiti

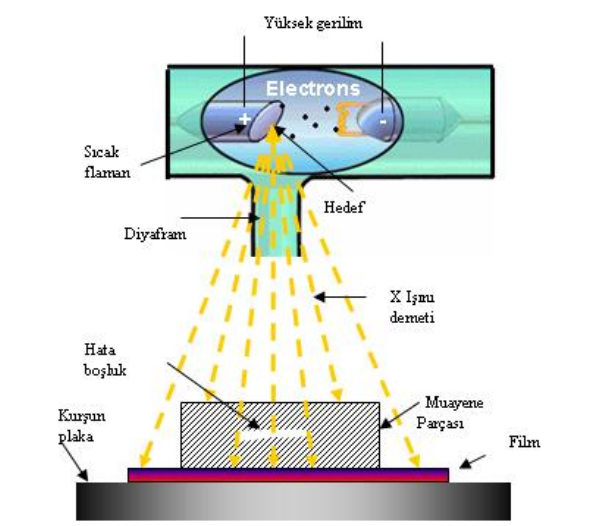

Röntgen ile Kontrol Yapmak
Yüksek enerjili elektromanyetik dalgalar (ışınım) pek çok malzemeye nüfuz edebilir. Belli bir malzemeye nüfuz eden ışınım malzemenin diğer tarafına konan ışınıma duyarlı filmleri de etkileyebilir. Bu filmler, daha sonra banyo işlemine tabi tutulduklarında ışınımın içinden geçen malzemenin iç kısmının görüntüsü ortaya çıkar. Bu görüntü, malzeme içindeki boşluklar veya kalınlık / yoğunluk değişiklikleri nedeniyle oluşur. Malzemenin içinin bu şekilde görüntülenmesi radyografi olarak adlandırılır. Bu yöntemle yapılan değerlendirmeye de radyografik muayene denir.

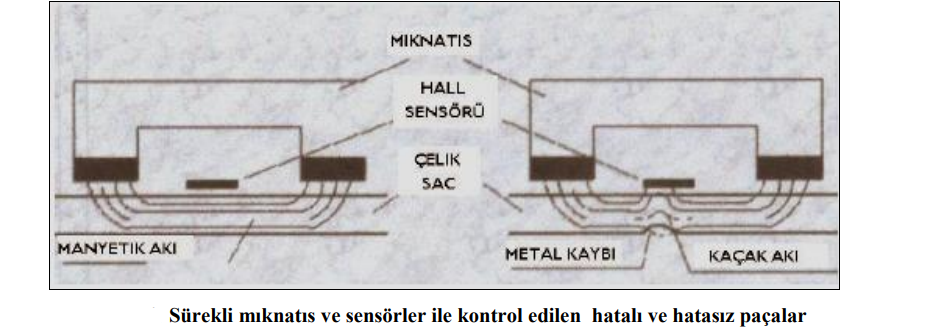

Manyetik Kontrol Yapmak
Manyetik kontrol; manyetik (mıknatıslanabilir) malzemelerden yapılmış parçanın yüzeyinde veya yüzeye yakın bir yerde bulunan çatlak, boşluk, katmer, damar ve metalik olmayan yabancı maddelerin belirlenmesinde uygulanan tahribatsız muayene yöntemidir. Bu yöntemle ancak mıknatıslanabilen metal malzemelerin kontrolü yapılabilir.
Manyetik kontrolü yapılacak malzeme, önce özel bir düzenek yardımıyla mıknatıslandırılır. Mıknatıslanmış malzemenin yüzeyine ince toz hâlinde manyetik malzeme püskürtülür veya ince yağ içinde emülsiyon yapılmış demir tozu bulunan manyetik malzeme akıtılır. Manyetik akının kuvvet çizgileri boyunca demir tozları sıralanır. Malzemede hata varsa manyetik tozlar hatanın bulunduğu yerde kümelenir.
Basınçla Kontrol Yapmak

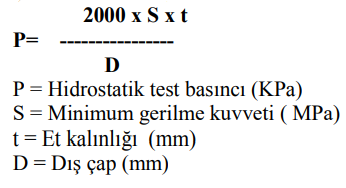

Basınç altında çalışan kazan, boru ve vana üretiminin yapıldığı sektörlerde tahribatsız olarak basınçla kontrol yöntemi kullanılır. Üretilen her parçaya işletme basıncının en az 1,5 katı sıvı veya gaz basıncının belirli sürede uygulanması işlemi basınçla kontrol olarak tanımlanır. Kalitelere, çaplara ve et kalınlıklarına göre borulara uygulanan hidrostatik (sıvı basıncı) test basınçları yanda verilen formüle göre hesaplanır.
