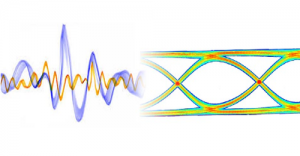

Sinyal bütünlüğü (SI), sinyal hattındaki sinyalin kalitesini, yani sinyalin devrede doğru zamanlama ve voltajla yanıt verebilme yeteneğini ifade eder. Devredeki sinyal alıcıya gerekli zamanlama, süre ve voltaj genliği ile ulaşabiliyorsa devrenin daha iyi sinyal bütünlüğüne sahip olduğu belirlenebilir. Diğer taraftan, sinyal düzgün yanıt vermediğinde, bir sinyal bütünlüğü sorunu ortaya çıkar. Sinyal bütünlüğü sorunları; sinyal bozulması, zamanlama hataları, yanlış veriler, adresler, kontrol hatları ve sistem hataları gibi şeylere neden olabilir ve hatta sistemi çökertebilir.
Sinyal Bütünlüğü Sorunları
Dijital tasarımlar geleneksel olarak iletim hattı etkileriyle ilişkili sorunlardan etkilenmemiştir. Daha düşük frekanslarda sinyaller veri karakterizasyonu dahilinde kalır ve sistem tasarlandığı gibi çalışır. Ancak sistem hızları arttıkça, sistem üzerindeki daha yüksek frekans etkisi yalnızca dijital özelliklerin değil, aynı zamanda sistem içindeki analog etkilerin de dikkate alınması gerektiği anlamına gelir. Düşük hızlarda, iletim ortamı özellikle uzun olmadıkça, frekans tepkisinin sinyal üzerinde çok az etkisi vardır. Bununla birlikte, hız arttıkça, yüksek frekanslı efektler devreye girer ve en kısa hatlar bile, sinyalin bütünlüğünü (yanıtını) ciddi şekilde engelleyen gecikme (signal delay), parazit (crosstalk), yansıma (reflection) ve sıçrama/sekme (ground bounce) gibi sorunlardan muzdarip olabilir.
Sinyal Gecikmesi ve Zamanlama Hatası
Sinyal, PCB (Printed Circuit Board) kabloları üzerinde sınırlı bir hızda iletilir ve sinyal, sürücüden alıcıya arada bir iletim gecikmesi ile gönderilir. Aşırı sinyal gecikmeleri veya uyumsuz sinyal gecikmeleri, zamanlama hatalarına ve mantık cihazı işlevselliğinin bozulmasına neden olabilir. Sinyal bütünlüğü analizine dayalı yüksek hızlı dijital sistem tasarım analizi, yalnızca ürün performansını etkili bir şekilde iyileştirmekle kalmaz, aynı zamanda ürün geliştirme döngülerini kısaltabilir ve geliştirme maliyetlerini azaltabilir.
Parazit/Karışma (Crosstalk)
PCB’de karışma, sinyal iletim hattı üzerinde yayıldığında bitişik iletim hattına karşılıklı kapasitans ve karşılıklı endüktans bağlantısı yoluyla elektromanyetik enerjinin neden olduğu istenmeyen gürültü girişimini ifade eder. PCB’de karışma, iz uzunluğu, sinyal hattı aralığı ve referans zemin düzleminin durumu ile ilgilidir.
Yansıma (Reflection)
Yüksek hızlı PCB üzerindeki iletim hattının karakteristik empedansı, sinyalin kaynak empedansı veya yük empedansı ile eşleşmediğinde ve sinyal iletim hattına iletildiğinde sinyal yansıtılarak sinyal dalga formunun aşılmasına neden olur. Bir hat doğru şekilde sonlandırılmazsa, sürücü uçtan gelen sinyal darbesi alıcı terminale yansıtılır. Yansıtılan sinyaller oldukça güçlü olduğunda, yığınlanmış dalga biçimi muhtemelen mantık koşulunu değiştirerek beklenmedik etkiye yol açar ve sinyal ana hat bozulmasına neden olur. Ayrıca, salınım da yansımanın neden olduğu bir semptomdur. Yansımadan üretilen fazla enerjinin devrelerde zaman içinde absorbe edilmemesinin bir sonucudur.
Sıçrama (Ground Bounce)
Dijital devre hızı arttıkça, çıkış anahtarlama süreleri azalır. Daha hızlı anahtarlama, yük kapasitörleri deşarj olurken çıkışlarda daha yüksek geçici akımlara neden olur. Bir dizi çıkış eşzamanlı olarak mantık yüksekten mantık düşüklüğüne geçerse, Giriş/Çıkış yük kapasitanslarında depolanan yükün cihaza akmasına neden olur. Bu ani akım akışı, cihazdan dahili endüktanslar yoluyla kart toprağına çıkar ve bu da bir voltaj geliştirir. Bu voltaj, cihaz ile kart toprağı arasında voltaj farkına neden olur ve anlık olarak zemin seviyesinin üzerindeki Giriş / Çıkış üzerinde bir düşük voltaj sinyali geliştirir. Bu düşük voltaj sinyali, yer sıçraması olarak bilinir. Sıçrama etkisi, düşük bir çıktının karttaki diğer cihazlar tarafından yüksek olarak görülmesine neden olabilir.
Yüksek hızlı tasarımın zorlukları, sinyal bütünlüğünü sağlamak için biraz ek çaba gerektirir. Bu, bazı basit analog tasarım kurallarını takip ederek ve dikkatli PCB yerleşim tekniklerini kullanarak başarılabilir. Yüksek hızlı PCB tasarımında, , gereksiz dönüşlerden ve yollardan kaçınma, empedans sürekliliği, entegre sinyal referans düzlemleri ve mükemmel topraklama başarılı bir tasarımın ön koşulu sayılabilir. Tasarım ve sinyal bütünlüğünü optimize etmek ve daha yüksek elektromanyetik uyumluluk elde etmek için tasarım simülasyonu doğrulaması uygulanabilir. Böylelikle, tasarımcıların zaman içinde tasarım kusurlarıyla başa çıkmalarına ve PCB tasarımındaki eksiklikleri gidermelerine yardımcı olur.
Kaynakça
- altium.com
- intel.de
- pcbway.medium.com
Yazar: Furkan Özkaya
Elektronik ve Haberleşme Mühendisi
