Mantık kapıları nedir sorusuna cevap olarak, diğer adıyla Logic Gates, dijital elektronik sistemlerin temel yapı taşlarını oluşturan devre elemanlarıdır. Bu kapılar sayesinde elektronikte dört işlem yapma kolaylığını sağlar. Boolean cebiri kullanarak matematiksel işlem kolaylığı sağlar. Mantık kapıları, AND (ve), OR (veya), NOT (değil) gibi işlemleri gerçekleştirerek daha karmaşık devreleri basitleştirir. Dijital sistemlerin verimli ve doğru çalışabilmesi için mantık kapılarının doğru bir şekilde anlaşılması ve kullanılması büyük önem taşır.
1. Mantık Kapılarına Giriş
Elektronik devrelerde mantık kapıları, sayısal verilerin işlenmesini sağlayan temel yapı taşlarıdır. Bu entegreler giriş değerine göre mantıksal işlem üreterek bir çıkış değeri elde etmemizi sağlar. Mantık kapıları 0 ve 1 ikili (binary) sayı sistemi ile çalışır. Örnek verecek olursak bir bilgisayarın işlemci ünitesi 0 ve 1 ile çalışmaktadır. Bu da mantık kapıları sayesinde gerçekleşmektedir.
Boolean Cebri, mantık kapılarında yapılan karmaşık matematiksel işlemleri sadeleştirmek için kullanılır. Aşağıda sadeleştirme için kullanılan formülleri görebilirsiniz. Bu işlemler kapıların doğruluk tablolarına göre yapılmaktadır.
2. Temel Mantık Kapıları Nelerdir?
Mantık kapıları nedir , ne işe yarar sorularının cevabını bu başlık altında öğreneceğiz. Elektronik devrelerinde kullanılan toplam 7 adet mantık kapısı vardır. Bu entegrelerin temel özelliklerini ve ne işe yaradığını gelin inceleyelim.
2.1) NOT (Değil) Kapısı: Giriş ucunda bir adet ve çıkış ucunda bir adet olmak üzere toplam iki adet işlem bacağı vardır. Bu kapının amacı girişinde verilen bilginin çıkışında tersinin alınmasını sağlamaktadır.

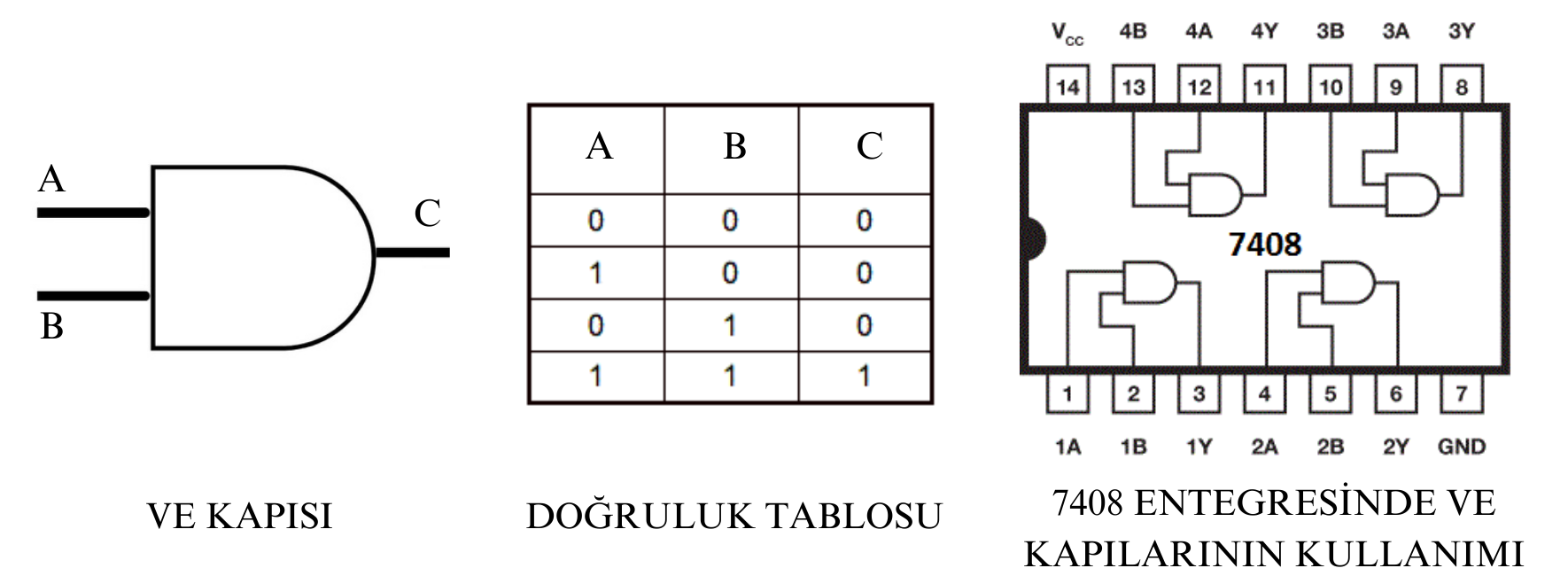

2.2) AND (Ve) Kapısı: Giriş ucunda minimum iki adet giriş ucu olmak zorunda olan , çıkış ucunda ise bir adet giriş bulunmalıdır. AND kapısının amacı çarpma işlemi yapmaktır. Giriş ucundaki bulunan değerleri çarparak çıkış ucuna aktarmaktadır. Sonucunun 1 olabilmesi için iki giriş ucunun da 1 olması gerekiyor.
2.3) OR (Veya) Kapısı: Giriş ucunda minimum iki adet giriş ucu olmak zorunda , çıkış ucunda ise bir adet giriş bulunmaktadır. OR kapısının amacı toplama işlemi yapmaktır. Giriş ucundaki bulunan değerlerin toplayarak çıkış ucuna aktarmaktadır. Sonucunun 1 olabilmesi herhangi bir giriş ucunun da 1 olması yeterlidir.
2.4) NAND (VE Değil) Kapısı: NAND (VE Değil) Kapısı, AND (Ve) kapısının çıkışında elde edilen sonucu tersine çeviren bir mantık kapısıdır. AND kapısında girişlerden herhangi birisi 1 olduğunda sonuç 1 oluyordu. NAND kapısında ise girişlerinden herhangi birisi 1 olduğunda 0 sonucunu üretir.
2.5) NOR (Veya Değil) Kapısı: NOR (Veya Değil) kapısı, OR (Veya) kapısının sonucunu tersine çeviren bir mantık kapısıdır. OR kapısı, girişlerden en az biri 1 olduğunda 1 çıkışı veriyordu. NOR kapısı ise girişlerden en az biri 1 olduğunda 0 çıkışı verir, sadece tüm girişler 0 olduğunda 1 sonucunu üretir.
2.6) XOR (Özel Veya) Kapısı: XOR (Özel Veya) Kapısı, girişlerinden herhangi biri 1 olduğunda sonucu 1 olur. Diğer durumlarda iki girişin değeri 0,0 veya 1,1 olduğu durumlarda işlem sonucu 0 olur. XOR kapısı, mantıksal karşılaştırmalar ve veri işleme yapmak için kullanır.
2.7) XNOR (Özel Veya Değil) Kapısı: XNOR (Özel Veya Değil) Kapısı, XOR (Özel Veya) kapısının tersini alan bir mantık kapısıdır. Yani girişlerin aynı olduğu durumda (0,0 veya 1,1) çıkışı 1 , farklı olduğunda 0 çıkışı üretir. Mantıksal eşitliği kontrol etmek için kullanılır.
3. Mantık Kapıları Nerelerde Kullanılır?
Mantık Kapıları “Logic Gates”, dijital elektronik sistemlerin temelini oluşturmaktadır. Bu yüzden, birçok farklı alanda kritik görevler üstlenir. Bilgisayarlardan haberleşme sistemlerine, otomasyondan güvenlik sistemlerine kadar birçok teknolojinin temelinde mantık kapıları yer alır. Örneğin, mikroişlemciler ve denetleyiciler, bellek (RAM, ROM), otomasyon sistemlerinde kullanılır. Sensörler, robotik sistemler, haberleşme sistemleri ve sayamayacağımız birçok sistemin içinde mantık kapıları bulunmaktadır
4. Mantık Kapıları ile Devre Tasarımı

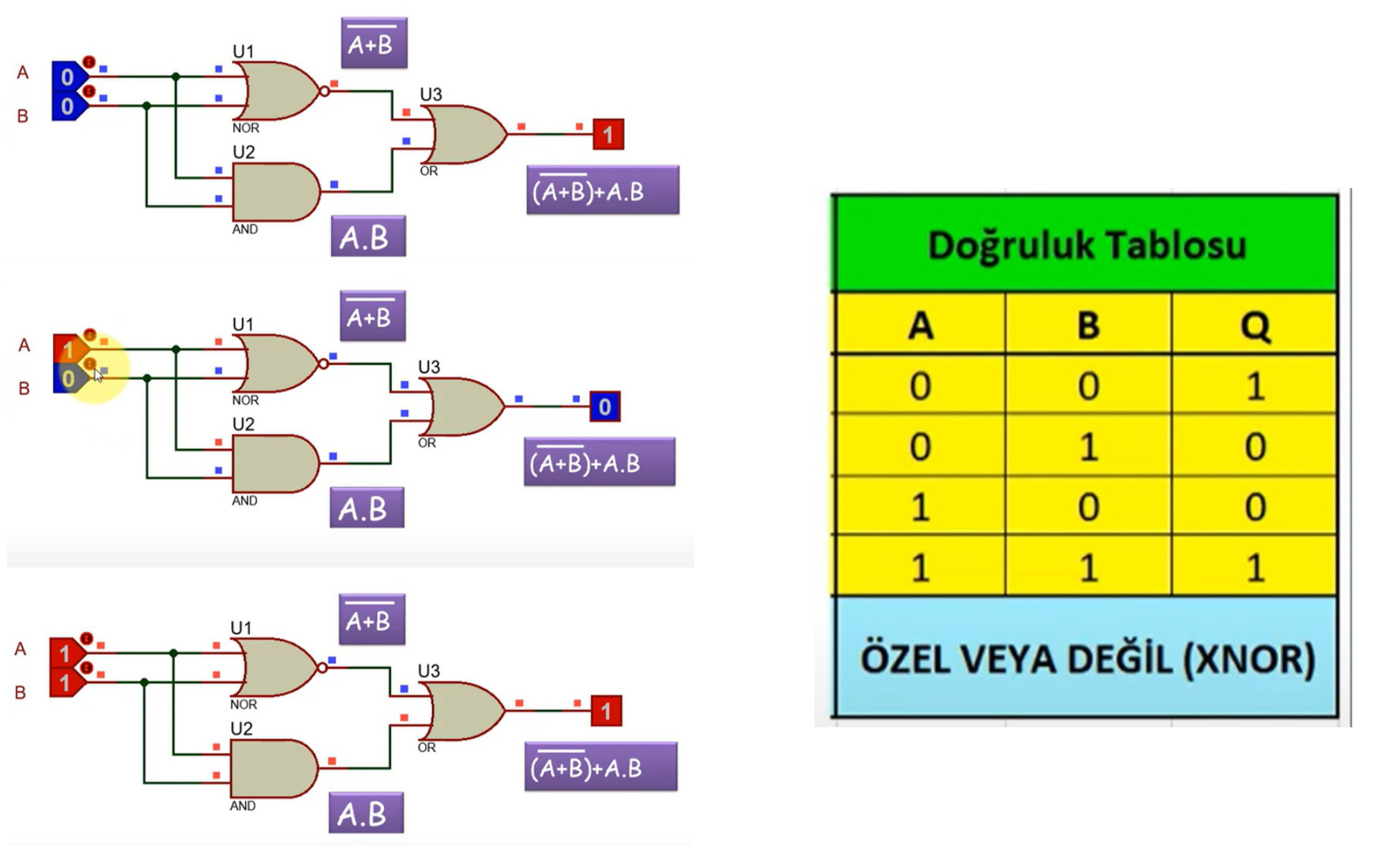

Mantık devreleri ile ilgili devre tasarımları yapmak istiyorsanız öncelikle bilgisayar ortamında yapmalısınız. Ayrıca, devre tasarımları için Proteus Devre Tasarımı programını kullanabilirsiniz. Aşağıda bulunan devre tasarımlarını inceleyebilirsiniz.
