Elektrik-Elektronik Devre Elemanları Nelerdir?
Elektrik ve elektronik devreleri, aslında birbirinden farklı ama birbirini tamamlayan birçok devre elemanının bir araya gelmesiyle oluşturulur. Bir direnç akımı sınırlarken, kondansatör enerjiyi depolar; bobin manyetik alan üretir, diyot akımı tek yönlü hale getirir, transistör ve MOSFET ise sinyalleri güçlendirip devreye hareket kazandırır. Bu küçük ama etkili elemanlar, bugün kullandığımız telefonlardan bilgisayarlara, güç kaynaklarından savunma sanayi sistemlerine kadar neredeyse tüm teknolojilerin temelini oluşturur. Bu yazıda, elektrik-elektronik dünyasını oluşturan temel devre elemanlarını yakından tanıyacağız.
Direnç (Resistor)
Birimi Ohm(Ω)’dur. Devrelerde R harfi ile gösterilir. Elektrik akımına karşı koymak için kullanılır. Elektrik-elektroniğin en temel devre elemanıdır. Akımı sınırlamak ve gerilimi bölmek için kullanılmaktadır. Üzerindeki renk kodları sayesinde değeri okunur.
Kondansatör (Capacitor)
Birimi Farad(F)’dır. Devrelerde C harfi ile gösterilir. Elektrik enerjisini depolama özelliği bulunmaktadır. Elektrik devrelerinde çoğunlukla pikofarad (pF), nanofarad(nF) ve mikrofarad(µF) kapasiteye sahip kapasitörler kullanılır. Filtreleme, zamanlama devreleri ve güç kaynaklarındaki dalgalanmaları azaltmak için kullanılır.
Bobin (İndüktör)
Birimi Henry(H)’dir. Devrelerde H harfi ile gösterilir. Bir indüktör tipik olarak bir bobine sarılmış yalıtılmış bakır bir telden oluşmaktadır. Üzerinden akım geçtiğinde manyetik alan oluşturarak enerji depolar. Alternatif akıma karşı yüksek direnç, doğru akıma karşı düşük direnç gösterir. Filtre devrelerinde, trafolarda ve motorlarda yaygın şekilde kullanılmaktadır.

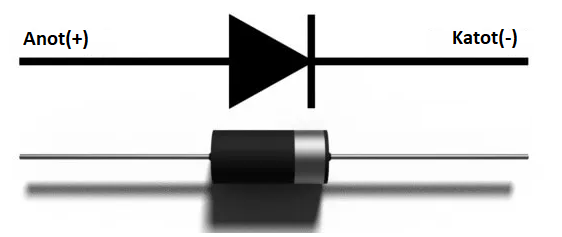

Diyot (Diot)
Birimi Amper(I)’dir. Devrelerde Id şeklinde gösterilir. Silisyum, Germanyum yarı iletken malzemelerden yapılmaktadır. Devrelerde genellikle Silisyum diyot kullanılmaktadır. Akımı sadece tek yönde ileten yarı iletken devre elemanıdır. Çeşitleri arasında LED, Zener, Foto diyotlar bulunur. Doğrultma devrelerinde, sinyal işleme ve koruma devrelerinde yaygın olarak kullanılır.
Transistör (NPN/PNP)
Üç bacaklı bir yarı iletken devre elemanıdır. Anahtarlama elemanı olarak kullanılmaktadır. Base(B), Collector(C) ve Emitter(E) bacaklarından oluşur. Base akımının şiddetine göre kollektör ve emiter akımları ayarlanmaktadır. Sayısal devrelerin, yükselteçlerin ve anahtar devrelerinin vazgeçilmez temel devre elemanıdır.
MOSFET (G-D-S)
Yüksek giriş empedansına sahip, verimli bir alan etkili transistördür. Gate(G), Drain(D) ve Source(S) bacaklarından oluşmaktadır. Source bacağından akım girer, Drain bacağından akım çıkar. Gate bacağından is Source ve Drain bacakları arasındaki akım akışını düzenleyen bacaktır. Güç elektroniğinde, motor sürücülerde ve anahtarlama devrelerinde sıkça tercih edilen bir devre elemanıdır.
Op-Amp (Operasyonel Yükselteç)
Entegre devre içerisinde yer alan ve çok yüksek kazanca sahip bir yükselteçtir. Genellikle iki giriş (tersleyen “–” ve terslemeyen “+”) ve bir çıkış ucundan oluşur. Sinyal yükseltme, filtreleme, karşılaştırma ve matematiksel işlemler (toplama, çıkarma, entegrasyon) gibi çok farklı uygulamalarda kullanılan bir devre elemanıdır. Elektronik devrelerinde Gerilim karşılaştırıcı, Terslemeyen yükselteç, Tersleyen yükselteç, Gerilim izleyici, Toplar yükselteç, Fark alıcı yükselteç, Türev alıcı yükselteç, İntegral alan yükselteç olarak da kullanılmaktadır.
Sonuç olarak, bu elemanlar elektrik ve elektroniği var eden temel devre elemanlarıdır. Direnç, kapasitor ve bobin gibi pasif elemanlar devrelerde enerji depolama, sınırlama ve filtreleme görevini üstlenirken; diyot, transistör, MOSFET ve op-amp gibi aktif elemanlar sinyalleri kontrol etme, yükseltme ve anahtarlama işlevlerini gerçekleştirir. Bu bileşenlerin doğru seçimi ve kullanımı, modern elektronik sistemlerin güvenli, verimli ve kararlı bir şekilde çalışmasını sağmaktadır.
Kaynakça
teslaakademi.com
bilimgenc.tubitak.gov.tr
