İmpossible Objects firmasının yakın zamanda tanıttığı CBAM 25 3D yazıcısı görenleri hayran bıraktı. Bu yazıcının en büyük avantajı diğerlerine göre 15 kat daha hızlı üretim yapma imkanı sunmasıdır. Bu sayede geleneksel üretim yöntemlerine rakip olmaktadır.
CBAM 25’in Çalışma Prensibi
- Adım: Tasarlanan kompozit parça 3D yazıcı dilimleme programına aktarılır. Dilimleme programı, parçayı ince plakalar halinde bölme planlaması yapar. Daha sonra düzenlenen dosya CBAM 25 yazıcısına aktarılır.
- Adım: Fiberglass veya karbon fiber plakalar 3d yazıcıya beslenir.
- Adım: Sulu akışkan, dilimleme programının tasarımına göre ince plakaların üzerine termal inkjet teknolojisi vasıtasıyla püskürtülür.
- Adım: Polimer malzeme bütün plakaya püskürtülür. Dökülen polimer sulu akışkan ile bağ kurar ve sulu akışkanın içerisine nüfuz eder.
- Adım: Bağ kurmamış gereksiz polimer malzeme ince plakadan vakum yardımıyla geri alınır. Bu işlem tüm plaka için tekrarlanır.
- Adım: İnce plakalar istenilen ölçülerde kesilir. Kesilen plakalar üst üste olacak şekilde istiflenir.
- Adım: İstiflenen plakalar, özel tasarlanmış pres makinasında sıkıştırılır. Bu esnada polimer malzemenin erime noktasında ısı verilir. Bu sayede plakaların birleştirilmesi sağlanır.
- Adım: Kum püskürtme işlemi sayesinde polimer malzemeye bağlanmamış fiberler ortamdan uzaklaştırılır.
- Adım: İstenmeyen fiberler ortamdan uzaklaştırıldıktan sonra istenilen güçlü, hafif ve dayanıklı kompozit parça ortaya çıkmaktadır.
CBAM 25’in Özellikleri
| Konu | Özellikler |
| Teknoloji | Kompozit Tabanlı Eklemeli İmalat |
| Maksimum Yapı Hacmi | 457 x 449 x 101 mm |
| Üretim Hızı | Saatte 11,000cm3 |
| Tasarım | Destek malzemesi yok
Yapı açılarında kısıtlama yok |
| Plaka Malzemesi | Karbon Fiber yada Fiberglass |
| Katman Kalınlığı | 50-60 Mikron |
| Polimer Tozlar | PEEK ve Naylon 12 |
| Toz Boyutu | 50-70 Mikron |
| Çalışma Sıcaklığı | 70º / 50º % Bağıl Nem |
| Baskı Çözünürlüğü | 1200 x 1200 dpi |
| Baskı Doğruluğu | 125 Mikron |

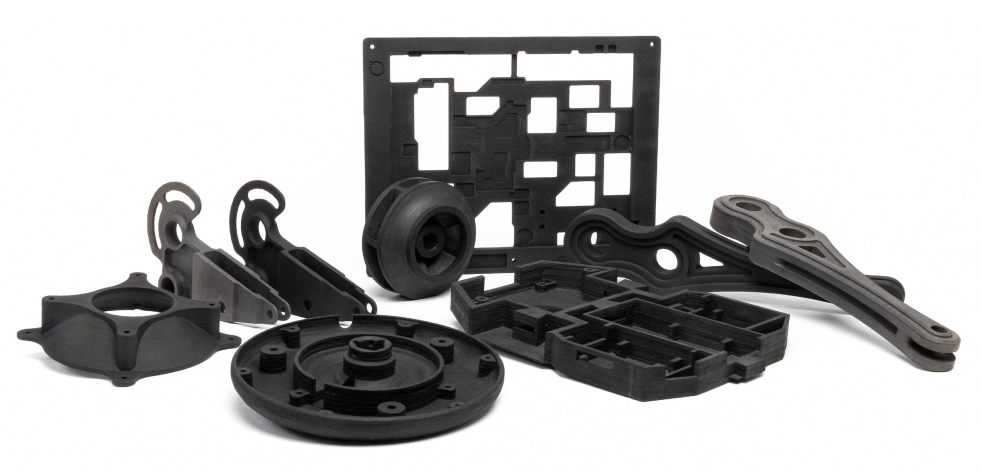

CBAM 25 İle Üretilebilen Malzeme Kombinasyonları
İmpossible Objects tarafından geliştirilen kompozit tabanlı eklemeli üretim yöntemi sayesinde yeni malzeme kombinasyonlarının kilidi açıldı. CBAM 25 sayesinde PEEK polimerleri ile karbon fiber malzeme kombinasyonları yapmak artık çok kolay. Bu kombinasyon ile üretilen parçalar mükemmel güç-ağırlık oranlarına sahip olmaktadır. Bu sayede üretilecek ürünler çeşitli uygulamalar için ideal olmaktadır.
CBAM 25 ile yapılabilecek malzeme kombinasyonları ve genel özellikleri:
| MALZEME ÖZELLİKLERİ | Karbon Fiber
Naylon 12 |
Karbon Fiber
PEEK |
Fiberglass
Naylon 12 |
Fiberglass
PEEK |
| Gerilme Direnci | 103 MPa | 132 MPa | 110 MPa | 132 MPa |
| Gerilim Modülü | 9.38 GPa | 12.74 GPa | 6.3 GPa | 8.5 GPa |
| Uzama (%) | 1.20% | 1.04% | 2.1% | 2.5% |
| Nihai Eğilme
Kuvveti |
132 MPa | 176.7 MPa | 132 MPa | 225 MPa |
| Esneklik Modülü | 9.05 GPa | 12.4 GPa | N/A | 8.5 GPa |
| Bozulma Sıcaklığı | 167 °C | >300 °C | N/A | N/A |
| Yoğunluk | 1.10 g/cm3 | 1.40 g/cm3 | 1.17 g/cm3 | 1.25 g/cm3 |
CBAM 25’in Avantajları
CBAM 25 3D yazıcısı diğer 3D yazıcılarına göre 15 kat daha hızlıdır. Bunun sebebi bu 3D yazıcının tıpkı matbaacılarda kullanılan mürekkepli yazıcılara benzer çalışma prensibine sahip olmasıdır.
Bu 3D yazıcıda kompozit tabanlı eklemeli imalat yöntemi kullanılmaktadır. Bu sayede fiber takviyeli kompozitlerle daha önce mümkün olmayan karmaşık geometrilerin üretilmesine olanak tanınmaktadır. Ayrıca bu yeni imalat yöntemi sayesinde üretilen ürünler takviyesiz 3D baskılı plastik parçalardan 10 kata kadar daha güçlüdür.
Tehlikeli atık veya patlama riski yoktur. Bu sayede endüstriyel ortamlarda kolaylıkla kullanılabilmektedir.
Kompozit tabanlı plakaların birleştirilmesinde basınç ve ısıl işlem uygulanmaktadır. Bu ısıl işlem sayesinde kompozit parça bükülmeye ve çatlamaya karşı direnç kazanmaktadır.
Kompozit parça üretim aşamasının sonunda ortaya çıkan gereksiz fiberler ortamdan uzaklaştırılır. Atık fiberler kolaylıkla geri dönüştürülebilmektedir. Bu sayede maliyet düşürülmekte ve atık fiberler endüstriye tekrar kazandırılmaktadır.
Kaynakça
1-https://www.impossible-objects.com/cbam-25/
2-https://3dprint.com/299594/new-cbam-25-composite-3d-printer-is-15x-faster-than-competition/
