ÇAFRAD, elektronik tarama sayesinde dönen herhangi bir parçaya ihtiyaç duymayan ve aynı anda birçok hedef tespit ve takibi yapabilen çok fonksiyonlu aktif faz dizinli radar sistemidir.
Yerli ve Milli
Tamamen yerli ve milli imkânlarla geliştirilen bu sistemin tasarım ve geliştirme faaliyetlerine Eylül 2013’de, fabrika kabul testlerine de 2018 yılı içerisinde başlandı. Projenin son adımı olan atışlı testler ise 11-14 Aralık’ta gerçekleştirildi. Bu gerçekleştirmede, Türk Havacılık ve Uzay Sanayi mühendisleri tarafından üretilen ve hava-hava, satıh-hava, uçaksavar ve füze sistemleri ile atış ve radarla takip eğitimlerinde kullanılabilir olan “ŞİMŞEK” adlı Yüksek Hızlı Hedef Uçak Sistemi kullanıldı.
Gelişmiş Kontrol Ağı
ÇAFRAD sistemi, hava savunma harbi kapsamında “Hacim Arama” ve “Ufuk Hattı Arama” özelliklerine sahiptir. Aynı zamanda hassas izleme ile “İmha Değerlendirme Desteği” verebilmekte, “Hedef İzleme ve Sınıflandırma” yapabilmektedir. Top atış kontrol sistemi de sağlayabilen bu gelişmiş radar sistemi, hava hedefleri için son teknoloji güdümlü mermileri aydınlatma, veri bağı tesisi ve kendi mermilerini takip etme işlevlerini yüksek hassasiyetle yerine getirmektedir.

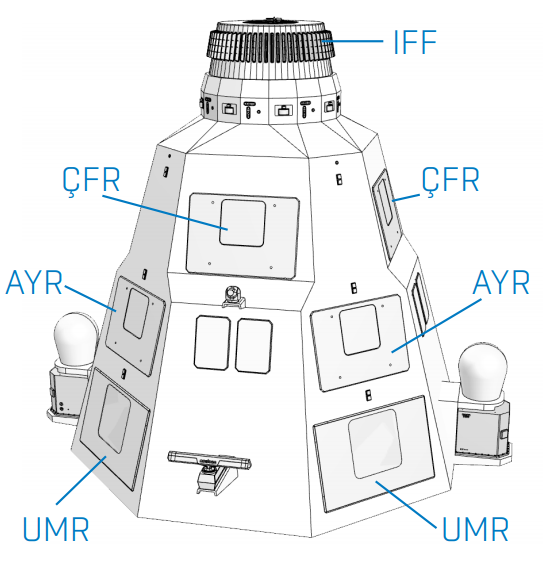

Gemilerimizde kontrol komuta görevlerini yerine getirecek ve bulunduğu platformlara hava aracı kontrol yeteneği kazandırılabilecektir. ÇAFRAD sistemi üzerinde bulunan gelişmiş radar sistemleri ile uzun menzilde su üstü ve hava hedeflerinin tespit ve takibini gerçekleştirmesinin yanında, gemide bulunan güdümlü mermiyi yönlendirerek bu hedeflerin imhasını sağlayabilecektir. ÇAFRAD unsurlarının, Elektronik Harp Suiti, Seyir/LPI Radarlar ve Aktif Muhabere Antenleri ile birlikte büyük platformlarda tek direk yapısına entegre edilebildiği gibi, platformda dağıtık olarak da konumlandırılabilme özelliği, bu sistemin işlevselliğini bir o kadar arttırmakta.
Aktif Dönmeyen Tipte IFF Anten Alt SistemiTeknik Kabiliyetler
- STANAG 4193 uyumlu Mod 1/2/3/C/S/5 sorgulama
- 450 km menzil
Aktif Faz Dizinli Çok Fonksiyonlu Radar (ÇFR)
- X-Bant
- Hacim arama ve ufuk hattı arama,
- Hava ve suüstü hedeflerin tespit, takip ve sınıflandırılması,
- Satha yakın seyreden süratli ve küçük hedef tespit ve takibi,
- Çoklu Hassas hedef takibi,
- 150 km menzil
- İz Kapasitesi >1000
Aktif Faz Dizinli Aydınlatma Radarı (AYR)
- X-Bant
- Yarı Aktif Füze Güdümü
- 150 km menzil
Aktif Faz Dizinli Uzun Menzilli Arama Radarı (UMR)
- S-Bant
- Uzun menzilli hacim arama,
- Hava ve suüstü hedeflerin tespit ve takibi,
- 450 km menzil
- İz kapasitesi > 2000
Teslimatlar 2023’ te
Teslimatların 2023’te başlaması hedeflenen ÇAFRAD sistemiyle, ülkemiz bu alanda sayılı ülkeler arasına girdi. Türkiye’nin var olan elektronik harp silah sistemlerine ek olacak bu radarla mühendislerimizin neleri başarabileceği bir kez daha kanıtlanmış oldu.
