Askeri Tip Konnektörler Nedir?
Askeri tip konnektörler zorlu çevre koşullarında güvenilir elektriksel bağlantılar sağlamak amacıyla tasarlanmış özel konnektörlerdir. Savunma sanayi, havacılık ve uzay sektörlerinde yaygın olarak kullanılan bu konnektörler, yüksek dayanıklılık, güvenilirlik ve uzun ömürlü kullanım sunar.
Askeri tip konnektörler, kullanım alanlarına ve teknik özelliklerine göre farklı türlere ayrılır. Güç, sinyal, veri iletimi veya fiber optik bağlantılar gibi çeşitli amaçlara hizmet eden bu konnektörler, elektriksel, mekanik ve çevresel faktörlere göre özelleştirilmiştir. İşte en yaygın kullanılan askeri tip konnektör çeşitleri ve açıklamaları:
-

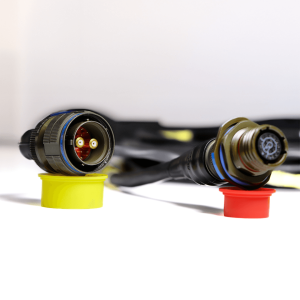

Dairesel (Yuvarlak) Askeri Tip Konnektörler
Dairesel konnektörler, sağlam metal veya kompozit gövdeleri sayesinde yüksek dayanıklılık sağlar. Çoğunlukla havacılık, savunma ve denizcilik uygulamalarında kullanılır.
a) MIL-DTL-38999 Serisi
- Havacılık ve savunma sektörlerinde en yaygın kullanılan konnektör serisidir.
- Yüksek pin yoğunluğu ve EMI/RFI koruması sunar.
- Titreşim, darbe, su, toz ve kimyasallara dayanıklıdır.
- Hızlı bağlantı/kilit mekanizmasına sahiptir.
Kullanım Alanları:
- Savaş uçakları, insansız hava araçları (İHA), askeri radar sistemleri
- Helikopter ve gemi içi sistemler
- Taktik saha iletişim cihazları
b) MIL-DTL-5015 Serisi
- Güç iletimi için özel olarak tasarlanmış büyük çaplı konnektörlerdir.
- Genellikle kara ve deniz platformlarında kullanılır.
- Sıcaklık değişimlerine, basınca ve neme dayanıklıdır.
- Metal veya sert plastik gövdelerle üretilir.
Kullanım Alanları:
- Askeri araçların motor sistemleri
- Radar ve elektronik savaş (EW) sistemleri
- Güç ve batarya bağlantıları
-
Dikdörtgen (Rectangular) Askeri Tip Konnektörler
Dikdörtgen askeri tip konnektörler, kompakt tasarımları sayesinde dar alanlarda yüksek yoğunluklu bağlantılar sağlar.
a) MIL-DTL-24308 (D-Sub) Konnektörler
- Düşük akım ve veri bağlantıları için kullanılır.
- Küçük boyutları sayesinde sınırlı alanlarda ideal çözümler sunar.
- Elektromanyetik parazit (EMI) koruması mevcuttur.
Kullanım Alanları:
- Askeri bilgisayar sistemleri
- Uçak ve kara araçları içindeki elektronik sistemler
- Uydu ve radar haberleşme sistemleri
b) ARINC 600 ve ARINC 404 Konnektörleri
- Havacılık sistemlerinde kullanılan özel dikdörtgen konnektörlerdir.
- Yüksek yoğunluklu pin dizilimi sayesinde karmaşık veri ve güç iletimi sağlar.
- Havacılık ve savunma elektroniğinde yaygın olarak kullanılır.
Kullanım Alanları:
- Uçak içi elektronik sistemler
- Aviyonik kontrol sistemleri
- Radar ve navigasyon ekipmanları
-
Fiber Optik Askeri Tip Konnektörler
Fiber optik konnektörler, yüksek hızda ve kayıpsız veri iletimi sağlayan özel bağlantı elemanlarıdır. Elektromanyetik girişimden (EMI) etkilenmez ve uzun mesafeli haberleşme için idealdir.
a) MIL-PRF-29504 Fiber Optik Konnektörler
- Işık ile veri iletimi yaparak elektromanyetik girişimlerden etkilenmez.
- Yüksek hızda ve kesintisiz veri aktarımı sağlar.
- Su, nem ve kimyasallara dayanıklı özel tasarıma sahiptir.
Kullanım Alanları:
- Askeri uydu ve radar sistemleri
- Denizaltı ve gemi içi iletişim sistemleri
- Elektronik harp ve güvenli haberleşme uygulamaları
-
Koaksiyel (RF) Askeri Tip Konnektörler
Koaksiyel konnektörler, radyo frekansı (RF) sinyallerinin kayıpsız iletimini sağlamak için tasarlanmıştır.
a) MIL-PRF-39012 (SMA, TNC, BNC, N-Tipi) Konnektörler
- Hassas RF sinyallerini güvenilir şekilde iletmek için kullanılır.
- EMI/RFI koruması yüksektir.
- Yüksek frekansta çalışabilen özel alaşımlardan üretilir.
Kullanım Alanları:
- Radar ve telsiz haberleşme sistemleri
- Uydu haberleşme terminalleri
- Elektronik harp (EW) sistemleri
-
Hızlı Bağlantılı (Quick Disconnect) Askeri Tip Konnektörler
Hızlı bağlantı sağlayan konnektörler, acil durumlarda hızlı söküp takma işlemi gerektiren askeri uygulamalar için kullanılır.
a) Push-Pull Konnektörler
- Kilitleme mekanizması ile hızlı bağlantı/koparma imkanı sunar.
- Genellikle askeri sağlık cihazları ve mobil haberleşme sistemlerinde kullanılır.
- Dayanıklı ve hafif yapıdadır.
Kullanım Alanları:
- Askeri tıbbi cihazlar
- Acil müdahale ve saha haberleşme sistemleri
-
Su Geçirmez (Submersible) Askeri Tip Konnektörler
Su altında veya aşırı nemli ortamda çalışabilen özel konnektörlerdir.
a) MIL-DTL-83513 (Micro-D) Konnektörler
- Küçük ve hafif olmaları sayesinde dar alanlarda kullanım için uygundur.
- Deniz altı sistemlerinde ve hava araçlarında tercih edilmektedir.
- Su, tuz ve basınca dayanıklı tasarıma sahiptir.
Kullanım Alanları:
- Denizaltı haberleşme sistemleri
- Askeri dalgıç ekipmanları
- Sualtı drone ve keşif sistemleri
PCB (Baskı Devre Kartı) Konnektörleri
- Askeri elektronik kartlar arasında veri ve güç iletimi sağlar.
- MIL-DTL-55302 gibi standartlara uygundur.
- Aviyonik sistemler ve haberleşme cihazlarında kullanılır.
Askeri Tip Konnektörlerin Avantajları
- Dayanıklılık: Yüksek sıcaklık, basınç, titreşim, şok ve nem gibi ağır koşullara karşı dirençlidir.
- Güvenilirlik: Elektriksel bağlantıların sürekliliğini sağlar, arıza olasılığını minimize eder.
- Elektromanyetik Koruma: EMI/RFI etkilerine karşı korumalı tasarımları sayesinde sinyal bütünlüğünü korur.
- Çevresel Yalıtım: IP67, IP68 gibi su ve toz koruma derecelerine sahip olmaktadır.
- Modüler Yapı: Farklı pin konfigürasyonları ve montaj tipleri ile özelleştirilebilmektedir.
Askeri Tip Konnektör Standartları
Bu konnektörler, belirli standartlara uygun olarak üretilmektedir. En yaygın kullanılan standartlar şunlardır:
- MIL-DTL-38999: Yüksek yoğunluklu, hafif ve dayanıklı dairesel konnektörler için kullanılmaktadır.
- MIL-DTL-5015: Genel amaçlı askeri ve endüstriyel konnektörler için geliştirilmiştir.
- MIL-DTL-26482: Kompakt boyutlu ve çevresel koruma sağlayan dairesel konnektörlerdir.
- MIL-DTL-83513 (Micro-D Konnektörler): Küçük boyutlu, hafif ve yüksek yoğunluklu bağlantılar için idealdir.
- MIL-PRF-39012: Koaksiyel RF konnektörler için kullanılan standarttır.
- MIL-DTL-55302: PCB montajlı konnektörler için askeri standarttır.
Sonuç olarak,
Askeri tip konnektörler, kullanım alanlarına ve teknik gereksinimlere göre farklı türlerde üretilmektedir. Dairesel, dikdörtgen, fiber optik, RF, hızlı bağlantılı ve su geçirmez konnektörler gibi çeşitler, dayanıklılık, elektromanyetik koruma, suya ve kimyasallara karşı direnç gibi çeşitli avantajlar sunar.
Savunma sanayisinde çalışan mühendisler ve teknik uzmanlar, doğru konnektör seçimini yaparak sistemlerin güvenilirliğini artırabilir ve askeri operasyonların başarısını sağlamaktadır. Gelecekte, daha hafif, daha güçlü ve daha dayanıklı konnektörlerin geliştirilmesi beklenmektedir
Kaynakça
- Amphenol Socapex
- GlobalSpec
- MIL-DTL series
